劃線方箱的材質說明按JB/T3411.56-99標準制造，材質為HT200。

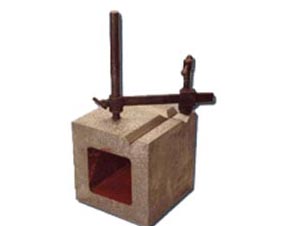

劃線方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。方箱檢定的環境條件：常溫、常濕。
要求主要是劃線方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。
劃線方箱精度：對于刮制方箱除檢定平面度外，法檢定接觸斑點要用涂色。
在邊長為25mm任意正方形內斑點數為：1級、2級不少于25點；3級不少于20點。
劃線方箱是機械制造或修理用來檢驗機械零件的不平行度、不垂直度和劃線的必要工具，精度分為0、1、2、3、級，一般0、1、2級為檢驗用，3級為劃線用。
劃線方箱檢定方法對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛?cè)霑r的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。
方箱規格 | 方箱工作面的平面度 | 方箱工作面的垂直度、平行度及V型槽對底面和側面的平行度 |
精度等級 |
0級 | 1級 | 2級 | 0級 | 1級 | 2級 |
100×100×100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
150×150×150 | 4 | 9 | 17 | 8 | 18 | 35 |
200×200×200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
250×250×250 | 5 | 11 | 22 | 10 | 22 | 45 |
300×300×300 |
| 12 | 25 |
| 25 | 50 |
400×400×400 |
| 15 | 30 |
| 30 | 60 |
500×500×500 |
|
| 35 |
|
| 70 |
